لوازم جانبی دوزینگ پمپ
پمپ های تزریق مواد شیمیایی به دلیل دقت بالای تزریق نیاز به نظارت و کنترل دارند. تزریق مقدار معینی از ماده شیمیایی به سیال ، به پارامترهای مختلفی مانند فشار خط تزریق، NPSH، نحوه لوله کشی و … بستگی دارد.
استفاده از تجهیزات دوزینگ پمپ ، دقت را در تزریق افزایش می دهد و شیوه عملکرد پمپ تزریق را نشان می دهد. بنابراین انتخاب لوازم جانبی مناسب هنگام طراحی فرآیند تزریق، گامی موثر برای افزایش اطمینان از عملکرد صحیح آن می شود.

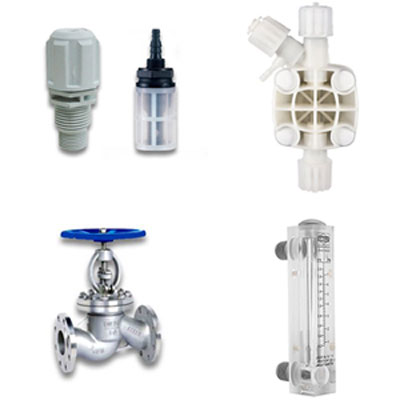

انواع تجهیزات جانبی دوزینگ پمپ
دوزینگ پمپ ها با توجه بهنوعی که دارند ممکن است از ساختارهای متفاوتی برخوردار باشند اما بهصورت کلی، قطعات یدکی دوزینگ پمپ در انواع مختلف آن تا حدود زیادی مشترک است. از اصلیترین تجهیزات جانبی دوزینگ پمپ میتوان به هدپمپ، پالسیشن دمپنر، سوپاپ مکش، سوپاپ تزریق، شیر اطمینان و فلومتر ،میل لنگ دوزینگ پمپ ،فنر دوزینگ پمپ، بادامک دوزینگ پمپ ،قطعات گیربکس دوزینگ پمپ پیستونی و دیافراگمی اشاره کرد . جنس مواد بهکاررفته در ترکیب مواد اولیه قطعات متفاوت است و میتواند بر کارایی پمپ تاثیر گذار باشد. در ادامه هرکدام از این تجهیزات را معرفی میکنیم .
هد پمپ
هد پمپ در دوزینگ پمپ، بخش اصلی انتقال سیال است که شامل بدنه، دیافراگم/پیستون، و سوپاپهای مکش و دهش میشود. جنس هد بر اساس سیال (خورنده، اسیدی، قلیایی) و شرایط عملیاتی (دما، فشار) از موادی مانند PVDF، PTFE، PP یا استنلس استیل انتخاب میشود. طراحی دقیق هد، دقت تزریق، مقاومت شیمیایی و تحمل فشار را تضمین کرده و از بروز مشکلاتی مانند کاویتاسیون جلوگیری میکند. در پمپهای دیافراگمی، عمر دیافراگم و طراحی سوپاپها بر دقت دبی تأثیر مستقیم دارند. آببندی صحیح هد نیز برای جلوگیری از نشتی ضروری است.
پالسیشن دمپنر
پالسیشن دمپنر یا آکومولاتور ، دستگاهی است که برای یکنواخت کردن ضربانهای خروجی پمپ استفاده میشود. از پالسیشن دمپنر در کنار یک پمپ به عنوان لوازم جانبی نصب شده برای کمک به دستیابی به نرخ جریان مشخص و یکنواخت در تزریق استفاده می شود.
سوپاپ تزریق و مکش
سوپاپ تزریق یا شیر تزریق ، یک شیر یکطرفه است که جهت جلوگیری از برگشت ماده تزریقی سیستم تزریق در خط لوله مورد استفاده قرا می گیرد .
سوپاپ مکش نیز همچون شیر تزریق ، شیر یکطرفه ای است که برای پیشگیری از بازگشت سیال تزریقی به مخزن استفاده می شود.
فلومتر
فلومتر دستگاهی است که برای اندازه گیری حجم یا جرم یک گاز یا مایع استفاده می شود. فلومترها بسته به صنعت خاص با نام های زیادی مانند دبی سنج، نشانگر جریان، سنسور دبی و … شناخته می شوند. با این حال، همه آنها جریان را اندازه گیری می کنند.
شیر اطمینان
شیر اطمینان ابزاری در جهت حفظ ایمنی دستگاههای انتقال فشار هستند که توسط یک فنر کنترل میگردند. شیر اطمینان برای تخلیه فشار حاصل از کلیه سیالات اعم از گازها و مایعات متراکم، به کار رفته و به افزایش ایمنی دستگاه میپردازد.
میل لنگ دوزینگ پمپ
میللنگ در دوزینگ پمپهای مکانیکی قطعهای است که حرکت چرخشی موتور را به حرکت رفتوبرگشتی تبدیل میکند؛ یعنی همان حرکتی که باعث جلو و عقب رفتن پلانجر یا دیافراگم و در نتیجه تزریق دقیق سیال میشود. این قطعه از طریق اتصال به شاتون، یک کورس مشخص و تکرارشونده ایجاد میکند تا در هر سیکل، حجم ثابتی از سیال جابهجا شود. میزان بیرونزدگی پین لنگ (شعاع لنگ) تعیین میکند طول این رفتوبرگشت چقدر باشد و همین موضوع مستقیماً بر مقدار تزریق اثر دارد. کیفیت بالانس و دقت ساخت میللنگ باعث میشود حرکت نرم، بدون لرزش و یکنواخت باشد و دبی پمپ نوسان نداشته باشد. معمولاً این قطعه از فولاد آلیاژی مستحکم و عملیاتحرارتیشده ساخته میشود تا در برابر فشارهای مداوم، تنشهای تکراری و سایش مقاوم باشد. همچنین دقت بالای ماشینکاری و همراستایی آن اهمیت زیادی دارد، چون هرگونه لقی یا انحراف میتواند باعث لرزش، کاهش دقت تزریق و کوتاه شدن عمر یاتاقانها و آببندها شود.
بادامک دوزینگ پمپ
بادامک یا اکسنتریک در برخی دوزینگ پمپهای دیافراگمی، با چرخش و ایجاد حرکت رفت و برگشتی از طریق خارج از مرکز بودن خود، به تزریق دقیق مایعات کمک میکند؛ این قطعه با تنظیم موقعیت خود، امکان کنترل دبی تزریق را فراهم میآورد و کیفیت ساخت بالا و سایش کم آن برای اطمینان از عملکرد پایدار و طول عمر پمپ حیاتی است.
فنر دوزینگ پمپ
فنر در دوزینگ پمپها، بهویژه در انواع دیافراگمی، وظیفه بازگرداندن دیافراگم به موقعیت اولیه پس از اتمام کورس تزریق را بر عهده دارد و تضمین میکند که دیافراگم به سرعت و با نیروی کافی به حالت استراحت بازگردد تا آماده سیکل بعدی شود. همچنین، نیروی فنر میتواند به تنظیم مجدد یا ایجاد پیشتنیدگی (pre-tension) در دیافراگم کمک کند که این امر در حفظ آببندی و کنترل دقیقتر جریان سیال مؤثر است. جنس و مشخصات فنر، مانند استحکام و انعطافپذیری، باید متناسب با نوع سیال، فشار کاری و فرکانس عملکرد پمپ انتخاب شود تا از عملکرد صحیح و طول عمر مناسب قطعه اطمینان حاصل شود.
قطعات گیربکس دوزینگ پمپ پیستونی و دیافراگمی
در دوزینگ پمپهای پیستونی و دیافراگمی، گیربکس وظیفه کاهش سرعت دورانی موتور و افزایش گشتاور را بر عهده دارد تا حرکت چرخشی را با نسبت و دقت مورد نیاز به مکانیزمهای انتقال حرکت (مانند میللنگ، بادامک یا بادامک بادامکی) منتقل کند. این مکانیزم معمولاً شامل مجموعهای از چرخدندهها (مانند چرخدندههای ساده، حلزونی یا سیارهای) است که با نسبتهای مشخص، سرعت ورودی از موتور را به سرعت خروجی مطلوب برای حرکت رفت و برگشتی پیستون یا دیافراگم تبدیل میکنند. دقت در ساخت و مونتاژ چرخدندهها، کیفیت روانکاری و همچنین انتخاب نسبت دنده مناسب، برای دستیابی به دبی ثابت، کاهش صدا و لرزش، و افزایش طول عمر پمپ ضروری است. در برخی مدلها، گیربکس ممکن است شامل مکانیزمهایی برای تنظیم دور خروجی یا تنظیم پیوسته دبی نیز باشد.
خرید تجهیرات دوزینگ پمپ
همانطور که دانستیم ، تجهیزات دوزینگ پمپ، نوعی از تجهیزات حساس و دقیق صنعتی محسوب می شوند و اهمیت عملکرد صحیح آنها به به سیالی بستگی دارد که قرار است تزریق شود. مهم ترین و اصلی ترین نکته در خرید تجهیزات دوزینگ پمپ ، ملاحظات و استانداردهای طراحی دستگاه ها برای مقاومت در برابر خوردگی و حضور مواد شیمیایی خطرناک است.
فروشگاه دوزینگ پمپ آسیا ، وارد کننده و فروشنده انواع تجهیزات دوزینگ پمپ می باشد . شما میتوانید برای خرید لوازم جانبی دوزینگ پمپ ، با متخصصان مجموعه دوزینگ پمپ آسیا مشورت کنید .

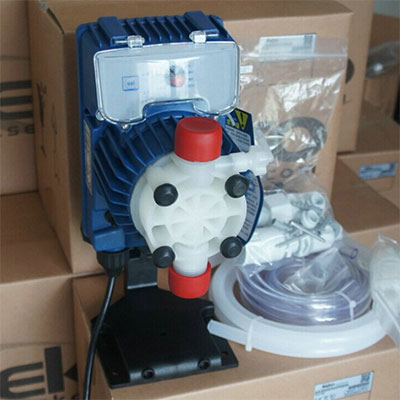

تماس با ماسوالات متداول قطعات یدکی دوزینگ پمپ
چه قطعاتی از دوزینگ پمپ بیشتر نیاز به تعویض دارند و چرا؟
قطعاتی مانند دیافراگم، سوپاپهای ورودی و خروجی، اورینگها و در برخی مدلها، شفت و بلبرینگها، به دلیل تماس مستقیم با سیال، فشار کاری مداوم و فرسایش، بیشتر در معرض خرابی و نیاز به تعویض هستند. دیافراگمها به دلیل انعطافپذیری و تحمل فشار، عمر مشخصی دارند و سوپاپها نیز ممکن است به دلیل گرفتگی یا سایش، عملکرد خود را از دست بدهند.
چگونه از سازگاری قطعات یدکی با مدل دوزینگ پمپ خود اطمینان حاصل کنم؟
همیشه شماره مدل دقیق دوزینگ پمپ و همچنین شماره فنی (Part Number) قطعه مورد نیاز را بررسی کنید. این اطلاعات معمولاً در دفترچه راهنمای پمپ یا روی پلاک شناسایی آن درج شده است. در صورت عدم اطمینان، با تأمینکننده یا سازنده پمپ تماس بگیرید و مشخصات دقیق را ارائه دهید.
آیا میتوان از قطعات یدکی برندهای دیگر در دوزینگ پمپ استفاده کرد؟
توصیه میشود تا حد امکان از قطعات یدکی اصلی یا معادل تأیید شده توسط سازنده پمپ استفاده کنید. استفاده از قطعات نامرغوب یا ناسازگار میتواند به عملکرد نادرست پمپ، کاهش عمر مفید آن و حتی آسیب به سایر قطعات منجر شود. در برخی موارد، قطعات یدکی با کیفیت بالا از برندهای معتبر دیگر که مشخصات فنی دقیقی دارند، قابل استفاده هستند، اما باید با احتیاط و پس از بررسی دقیق صورت گیرد.
تأثیر نوع سیال پمپ شونده بر عمر قطعات یدکی چیست؟
سیالات خورنده، ساینده (مانند سیالات حاوی ذرات جامد)، یا سیالاتی با ویسکوزیته بالا، میتوانند عمر قطعاتی مانند دیافراگم، اورینگها و سوپاپها را به شدت کاهش دهند. انتخاب متریال مناسب برای این قطعات (مانند PTFE، EPDM، Viton) بر اساس خواص شیمیایی و فیزیکی سیال، در افزایش طول عمر آنها بسیار مؤثر است.
چگونه میتوانم عمر قطعات یدکی دوزینگ پمپ را افزایش دهم؟
انجام سرویسهای دورهای منظم، بازرسی چشمی قطعات در فواصل زمانی مشخص، تمیز کردن به موقع پمپ (بهویژه اجزای در تماس با سیال)، اطمینان از آببندی صحیح اتصالات و استفاده از قطعات یدکی با کیفیت و مطابق با مشخصات سازنده، از مهمترین راهکارها برای افزایش عمر قطعات و جلوگیری از خرابیهای زودرس است. همچنین، تنظیم صحیح پارامترهای کاری پمپ (مانند فشار و دبی) متناسب با تواناییهای آن، از وارد آمدن تنشهای اضافی به قطعات جلوگیری میکند.
